我們已經對SCR后處理的技術原理和結構組成有一定認識，今日我們將SCR后處理系統中**零部件作出說明。包括尿素箱、尿素加熱閥、傳感器及管線等，可別小瞧這些**零部件，使用不當可是直接影響我們發動機功率。廣大卡友好好學習，別讓尿素溶液傷害我們的愛車。

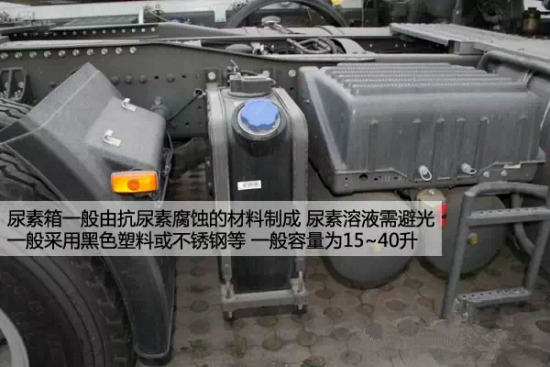

●  尿素箱

由抗尿素腐蝕的材料制成，如塑料、不銹鋼等。一般容量為15~40升。

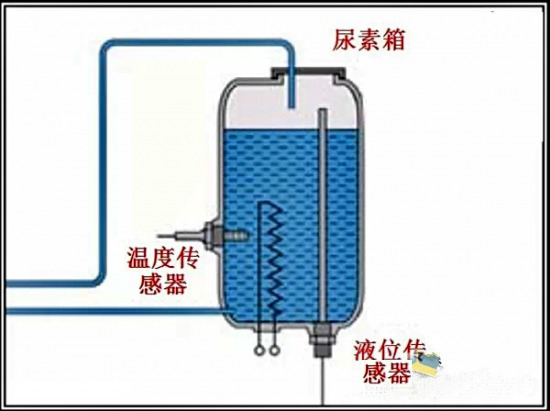

●  尿素溫度傳感器和液位傳感器

溫度傳感器：模擬信號輸出給DCU，供電電壓一般為5V±0.25V，溫度范圍-40°C~100°C。

液位傳感器：兩個拼腳，三級（滿、接近空、完全空）。

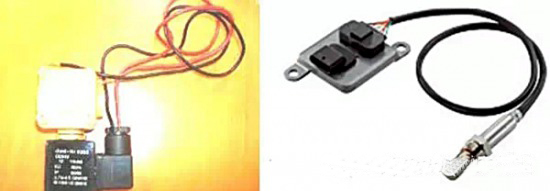

●  尿素箱加熱閥

**流向尿素箱的冷卻液流。一般電流2A，供電電壓24V。

●  氮氧化合物NOX傳感器

監測氮氧化合物NOX和NH3在廢氣中的濃度。測量范圍一般在0~1500ppm，反應時間750毫秒。

●  尿素管線等

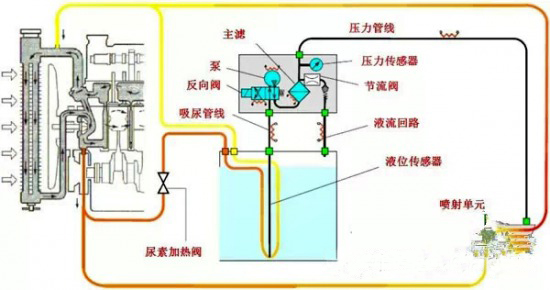

典型的部件管線布置圖如下所示。

●  關于尿素

在SCR系統中，**重要的就是還原劑——尿素溶液。

有人想，這個尿素溶液是不是可以用我們常見的尿素化肥兌水就可以了呢？當然是不可以的，這里的尿素溶液其實是農用尿素提純后形成的，呈淡藍色液態的，在卡車上需要一個單獨的容器來存儲，尿素溶液中不可再添加水和柴油了。

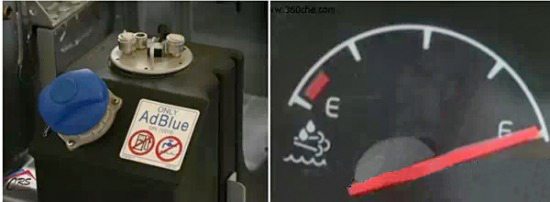

車用尿素溶液也有著不同的叫法，在歐洲有個動聽的名字，叫Ad-blue，直譯為添藍。

而在北美則被稱為DEF，DieselExhaustFluid的縮寫，中文直譯為“柴油機排放處理液”。

當發動機開始工作后，ECU根據柴油機的工況、催化器溫度和環境狀態來**計量尿素溶液的噴射量。尿素溶液被噴射到排氣管中，與柴油機排氣進行均勻混合并進行化學反應，以凈化排尾氣。

尿素的消耗量比較低，滿足歐IV標準的消耗量大約是燃油消耗的3.5%，滿足歐V標準大約是燃油消耗的5%。當尿素罐內沒有尿素后，發動機的NOX排放就會超標，車輛的在線診斷系統也會報**，提示司機及時“添藍”。
